    • 31.10.2008, 16:38 #1

      По умолчанию Чем нарисовать шкалу? (прога)

      Нужно нарисовать новую шкалу для стрелочного прибора. Без изысков: дуга, на ней риски с цифирьками (радиально). Хорошо бы иметь возможность в режиме прозрачности , «наложением» сверяться со сканом старой шкалы. Вопрос:сразу разбираться с Корелом, или есть какая программулина попроще, подходящая для таких целей? Ибо со всякими для рисовалками-чертилками особо дел не имел

    • 31.10.2008, 17:03 #2

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      FrontDesigner 3.0
      http://www.cqham.ru/e_soft.htm

      Андрей

    • 31.10.2008, 17:30 #3

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      ЦитатаСообщение от фЕДОР ЧАЛЫЙ Посмотреть сообщение

      Нужно нарисовать новую шкалу для стрелочного прибора

      http://tonnesoftware.com/meter.html
      Для шкал лучше ФронтДезайнера.

      "Прежде чем сделать открытие, загляни в учебник"
      "Проходные конденсаторы" - в аудиотехнике не применяются.
      <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

    • 31.10.2008, 18:32 #4

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      Pyku_He_oTTyda, Alex - спасибо, будем посмотреть!

    • 31.10.2008, 18:42 #5

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      МЕТЕР - штука классная, там только разобраться с тем что вводишь надо.
      Зато потом....
      Я ею несколько раз делал шкалы, всегда изумительно получалось. Хотя, помню какие-то глюки и были, но вполне победимые.

      "Прежде чем сделать открытие, загляни в учебник"
      "Проходные конденсаторы" - в аудиотехнике не применяются.
      <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

    • 02.11.2008, 00:27 #6

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      ALEX спасибо,мне тоже понадобилось
    • 02.11.2008, 00:43 #7

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      Тока не кидайте тухлых помидоров!
      Для рисования шкал, шкаликов, морд и пр. лучше Корела ничего нету! ЕСли совесть не мучает, то надо поставить простенький Корел, до 9-го включительно, нечетную версию и разобраться как он работает. На самом деле там все очень просто. И тогда рисовать шкалы и шкалики будет - задней ногой попивая чай.
      Извините.

      Сергей.

    • 02.11.2008, 00:52 #8

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      Серый, Корел конечно штука мощная, и при желании - в нем можно нарисовать что угодно. Хоть печатную плату. но в Пикаде/Оркаде/Менторе и т.п. - рисовать ПП малость удобнее.
      2+2 тоже можно в Экселе посчитать
      Так и тут - программа МЕТЕР маленькая, простая, и осваивается за 3 минуты, включая время на инсталяцию
      Да, в Кореле можно нафантазировать побольше, в МЕТЕР шкалы ограничены имеющимися возможностями. Зато все быстро, точно и красиво

      "Прежде чем сделать открытие, загляни в учебник"
      "Проходные конденсаторы" - в аудиотехнике не применяются.
      <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

    • 02.11.2008, 00:57 #9

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      ПП в Кореле рисовать - извращение, чуть попроще чем грустного шотландского пони отмечать. Это точно так же, как рисовать ПП в КАДе, Корел думан именно рисовать вот такую хрень, и хрень чуть более сложную. Инструменты там есть на любой вкус. В освоении не сложен, пять минут - не реально, но шкалу любой чайник нарисует за час, вторую за минуту. Простая геометрическая графика в Кореле ограничена только фантазией.
      А все эти простые программки - как первый Спринт - недоноски.

      Сергей.

    • 02.11.2008, 01:33 #10

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      ЦитатаСообщение от GREY Посмотреть сообщение Тока не кидайте тухлых помидоров!
      Для рисования шкал, шкаликов, морд и пр. лучше Корела ничего нету! ЕСли совесть не мучает, то надо поставить простенький Корел, до 9-го включительно, нечетную версию и разобраться как он работает. На самом деле там все очень просто. И тогда рисовать шкалы и шкалики будет - задней ногой попивая чай.
      Извините. Именно. Как-то делал халтуру - рисовал морды/задницы приборов в разных прогах. В итоге в дело пошел Корел.
    • 02.11.2008, 12:14 #11

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      В Автокаде.
      Нарисую шкалу любой сложности
      Но как всегда : Suum cuique

      Абсолютным чувством вкуса обладал только Прокруст
      У всех остальных людей оно относительное

    • 02.11.2008, 13:10 #12

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      ЦитатаСообщение от Ulis Посмотреть сообщение

      В Автокаде


      проще некуда Best regards Denis
    • 02.11.2008, 15:24 #13

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      Есть такая чертежная программа - Actryx Autodesk очень много возможностей и очень простая.

    • 02.11.2008, 17:50 #14

      По умолчанию Re: Чем нарисовать шкалу? (прога)

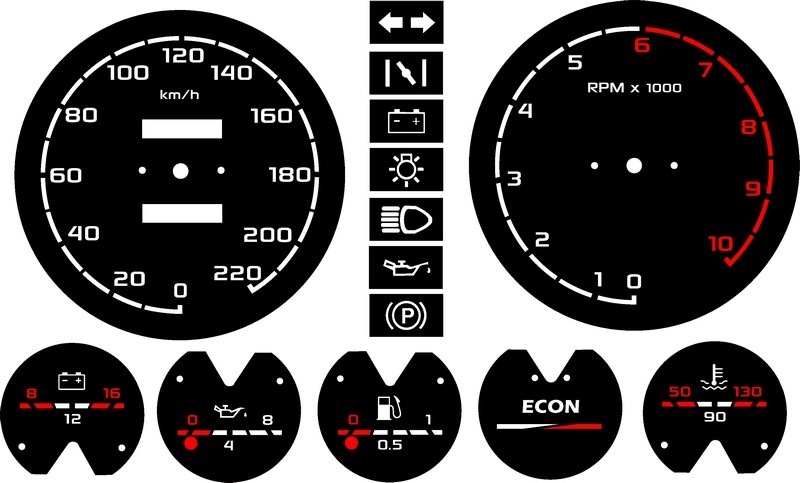

      Чисто в "Корел-12" нарисовано. Для юмора. /"АутоКАД" я не поставил еще./

      Миниатюры Миниатюры

      Последний раз редактировалось Nagema; 02.11.2008 в 18:09.

    • 02.11.2008, 18:10 #15

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      ЦитатаСообщение от Nagema Посмотреть сообщение

      Для юмора

      Душевно
      Это кто там с вилами? Best regards Denis
    • 02.11.2008, 18:19 #16

      По умолчанию Re: Чем нарисовать шкалу? (прога)


      Offтопик:
      СЕЯТЕЛЬ ! ! !
      :)

    • 02.11.2008, 19:14 #17

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      Абсолютным чувством вкуса обладал только Прокруст
      У всех остальных людей оно относительное

    • 02.11.2008, 22:47 #18

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      Убил. Наповал.

      "Прежде чем сделать открытие, загляни в учебник"
      "Проходные конденсаторы" - в аудиотехнике не применяются.
      <-- http://altor1.narod.ru И http://www.altor.co --> Вопросы - в личку, е-мейл, скайп.

    • 02.11.2008, 23:02 #19

      По умолчанию Re: Чем нарисовать шкалу? (прога)

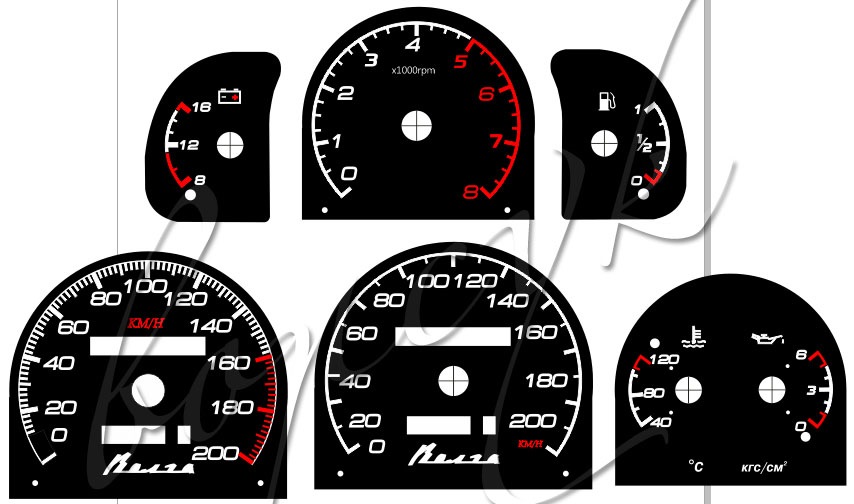

      Девочка в Кореле рисует вот такие навороты.
      ----------------
      Now playing: Billy Idol - Lady Do Or Die
      via FoxyTunes

      Миниатюры Миниатюры

      Сергей.

    • 03.11.2008, 01:35 #20

      По умолчанию Re: Чем нарисовать шкалу? (прога)

      Да, в автокаде такого не нарисуешь... Девочке - Респект.
      Но Сеятеля - запросто.И даже в 3Д

      Абсолютным чувством вкуса обладал только Прокруст
      У всех остальных людей оно относительное
